Ергомера — 125.У2 Ультразвуковий лічильник рідини у відкритому каналі

Призначений для вимірювання середньої та сумарної об'ємної витрати рідин:

• води питної, технічної, морської;
• стоків побутових та промислових.

• Вимірювання витрати рідини в каналах складного профілю.
• Вбудовані інтерфейси — токовий, імпульсний, RS-232/485.
• Архів результатів вимірювань і подій в енергонезалежній пам'яті. Перегляд на індикаторі лічильника або друк на зовнішньому принтері.
• Передавання за інтерфейсом RS-232/485 архівних даних, поточних показань витратомі та його стану.
• Читання і зміна через інтерфейс RS-232/485 параметрів лічильника, зокрема поточного часу.
• Інтеграція в системи АСУ/АКСУЕ.
• Міжповерковий інтервал 1 рік. Поверка на автоматизованого поверношкового комплексу безпроливним методом.

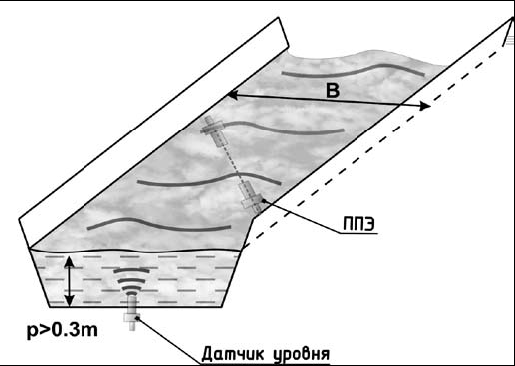

Рівень Н вимірюється ППЕ розташованими на дні трубопроводу. Вимірюється час t проходження звуку під час його відбиття від поверхні рідини та обчислюється значення рівня

H = t / 2 * C

Виготовляється безперервна корекція швидкості звуку в рідині C за допомогою вимірювання часу t₀ проходження звуком еталонної відстані L₀ між 2 парою ППЕ

C = L₀ / t₀

Відстань між еталонними ППЕ не менш ніж 40 мм, глибина занурення в рідину не менш ніж 50 мм, кут між віссю датчиків і трубопроводу 0...45°.

Витрата визначається виразом

Q = кг*S(H) *v, де

S(H) — площа поперечного перерізу водовода, є функцією рівня H;
v — швидкість потоку;
кг — гідродинамічний коефіцієнт, для нестандартних профілів каналів визначається експериментально.

Такий спосіб забезпечує вимірювання витрати в трубопроводах, лотках і каналах будь-якого типу поперечного перерізу та за наявності парів.

Основні положення атестації лічильника за місцем встановлення:

Вимірювання геометричних розмірів водовода.

Вимірювання гідродинамічного коефіцієнта кг за різних значень швидкості та рівня потоку. Вимірюються швидкості потоку в різних точках поперечного перерізу. Гідродинамічний коефіцієнт обчислюється як співвідношення середньої швидкості за поперечним перерізом до швидкості в місці встановлення вимірювача швидкості. Усі вимірювання швидкості виробляються з використанням ультразвукового каналу лічильника.

На токовому (0..5/4.20 мА) інтерфейсі формується нормований сигнал, пропоціональний поточну витрату вимірюваного середовища.

На імпульсному інтерфейсі (сухий контакт) формуються нормовані імпульси, що відповідають вимірювальному об'єму рідини.

Інтерфейс RS-232/485 дає змогу інтегрувати лічильник у наявні автоматизовані системи обліку, а також створювати на його основі нові. Для організації каналів передавання даних можуть використовуватися виділені та комутовані телефонні лінії зв'язку, GSM, GPRS і CDMA модеми, мережі RS-485 і локальні обчислювальні мережі (ЛВС) Ethernet.

Мікропроцесорна технологія забезпечує перерахунок вимірюваних величин, зберігання параметрів, калібрувальних коефіцієнтів у пам'яті приладу, ведення архіву, а також діагностику несправностей і сигналізацію.

Під час введення в експлуатацію й у разі перебоїв в електроживленні настроювання лічильника відбувається автоматично. Лічильник не має й не вимагає регулювань і спеціальної кваліфікації персоналу.

Конфігурування лічильника відбувається з вбудованої клавіатури або за інтерфейсом RS-232/485 з ПЕВМ. Захист від несанкціонованого доступу унікальним кодом. Факт і час зміни параметрів фіксується в енергетичній пам'яті лічильника.

Програмуються функції дозатора та реверсу.

В енергонезалежній пам'яті витратаоміра зберігається:
- об'єм вимірюваного середовища;
- часи напрацювання, реверсу, відсічення та перевищення граничної витрати, браку живлення;
- архів подій.

Лічильники комплектуються програмним забезпеченням ПЕВМ для введення інформації, формування та виведення звітів як протоколи, графіки та діаграм, а також зображення вимірюваних величин у реальному часу.
